遠程預付費系統方案設計
發布日期：2022-07-05 17:42
發布人：admin
安科瑞大概來講一下遠程預付費系統的總體設計思路與設計流程分析：

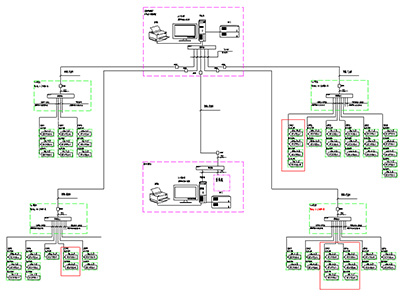

首先應該明確一點遠程預付費系統的基本設計流程，它應該為每一戶用戶安裝一個數據采集器，再配合在對象區域內每距離300m 安裝一個數據集中器，數據采集器與數據集中器二者可以實現信息聯通，而數據采集器則專門負責從各個用戶的計量表位置實時采集電脈沖信號，將電脈沖信號轉化、存儲到數據集中器中，再通過采集器中的GPRS模塊與網絡抄表管理后臺中心進行聯系，實現遠程數據通信，配合無線數據傳輸模塊與數據采集器進行實時通信。
實際上，這一通信過程是連續不斷的，這就是對數據的集中過程，抄表管理中心方面會不斷上傳由數據集中器、采集器二者所回饋的數據并上傳命令，利用GPRS網絡接收數據。如果發生任何通信問題，GPRS 網絡會配合數據采集器對計量表中的繼電器作出相應控制動作，即停電、停水、斷氣等等，然后及時報警，由企業方面派人進行人工維護維修。
遠程抄表系統本身也是與電網電力企業、水務局以及燃氣企業營業系統相互聯網的，通過遠程抄表就能完成各種常規化的費用計量、統計報表工作，所以它在企業中的應用職能地位不言而喻。
軟件的設計分析：
遠程預付費系統中的上位機軟件設計關鍵，它是整個抄表系統的管理核心，所以圍繞它設置一套應用管理軟件，結合數據庫構建收費管理系統與控制系統非常有必要。在上位機軟件設計中主要采用多點查詢通信方式展開設計應用，并結合通信規約存儲數據來將所有數據上傳到后臺抄表系統管理中心中。
在抄表系統管理中心的軟件設計方面主要會采用到模塊化設計，它主要包括了抄表管理、信息管理、聯網繳費、異常處理這4大模塊，圍繞這4 大模塊豐富抄表系統管理體系功能，保證設計后實際應用的功能全面性與功能有效性。
除此之外，遠程預付費系統中的軟件設計還包括了下位機軟件模塊設計，它專門負責管理數據集中器與采集器，同時能夠存儲和協調大量的計量表數據和計量表相關參數，滿足監視采集終端的工作狀態功能優化。 通信通道的設計分析
遠程預付費系統中設置了上行通信通道與下行通信通道，這兩大通信通道保證了數據采集器與數據集中器之間的有效聯系。而銜接兩大通信通道的關鍵設計還在于高效的信道糾錯編碼技術。
在設計過程中利用通信接口調整通信速率達到10000b/s，專門設計為半雙工通信信道，滿足多點對多點通信條件。而在數據集中器中則設計了微處理器配合串口連接，換言之它所采用的就是單片機接口設計，這保證了通信通道在實際應用中的通信流暢性
